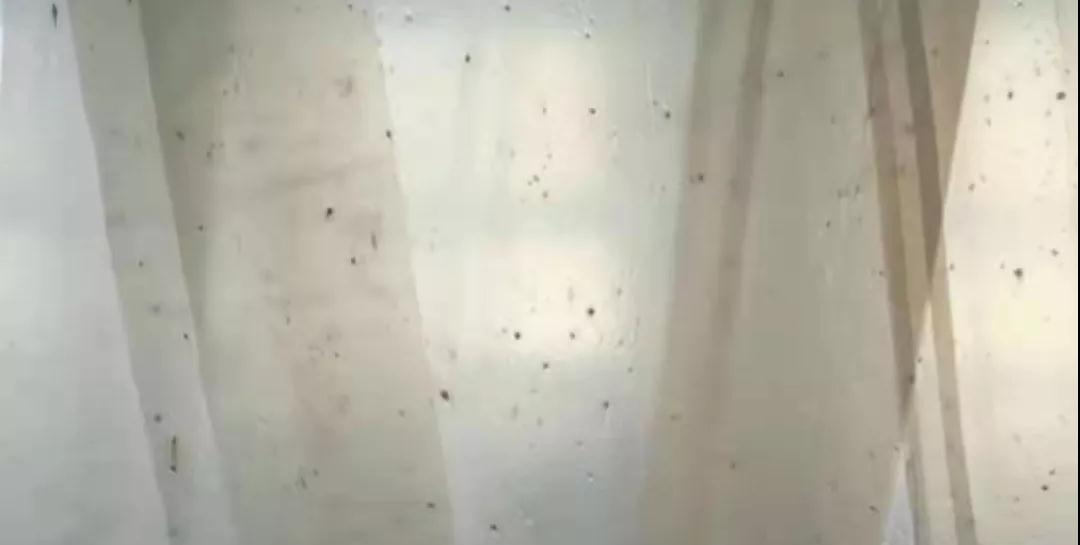

一位購買(mai)了(le)降解材料PBAT所吹(chui)膜的包(bao)裝袋向(xiang)小(xiao)編(bian)反饋，使(shi)用了(le)某(mou)廠家(jia)的PBAT純樹(shu)脂吹(chui)膜，發現有黑(hei)點(dian)。小(xiao)編(bian)向(xiang)業(ye)內專家(jia)請教(jiao)是什么原因(yin)，該怎么處理，回(hui)復如下。


專(zhuan)家A

出現(xian)黑點有(you)幾個原(yuan)因(yin)：

一是(shi)(shi)材料本身有雜質(zhi)。查看是(shi)(shi)否有破袋，是(shi)(shi)不(bu)是(shi)(shi)有雜物混入。

如果沒有(you)破包，檢(jian)查一下材料(liao)本身是否(fou)有(you)黑點(dian)，視頻中有(you)這么多(duo)黑點(dian)，如果是原料(liao)的問(wen)題，應該(gai)從(cong)原料(liao)用肉眼就能看得出(chu)來。

如果顆粒上看不到黑點，把料烘(hong)干一(yi)下(60度(du)烘(hong)2小時)再做，看是否(fou)還有(you)問題。

二(er)是螺桿(gan)內(nei)殘(can)留物，沒(mei)清(qing)洗干凈。使(shi)用PBAT樹脂在160±10℃下洗機。小機臺一(yi)般要(yao)洗1~2包料(liao)，大機臺一(yi)般要(yao)洗3~4包料(liao)。

三(san)是溫度(du)及塑化(hua)影響(xiang)，有炭(tan)化(hua)或團聚(ju)交(jiao)聯。按(an)照廠家(jia)指導溫度(du)進行操作(zuo)調試。


專家B

用PBAT純樹脂吹(chui)膜，一般很透明，不會有黑(hei)點。

如(ru)果是(shi)一直用(yong)同一個牌號的PBAT吹膜，用(yong)著用(yong)著就(jiu)出現有黑點，那(nei)么(me)多半是(shi)原料(liao)本身的問題，有雜質。

從視(shi)頻判(pan)斷，黑點(dian)是(shi)沒有熔掉的雜質，應該(gai)是(shi)機器設備的問題，碳(tan)化物質藏在縫隙里，每(mei)次(ci)都會帶出(chu)來(lai)一點(dian)，就變成黑點(dian)了。而且降解(jie)料(liao)(liao)不(bu)耐高溫(wen)，降解(jie)料(liao)(liao)在螺桿里停留時間過(guo)久，容易產(chan)生碳(tan)化，另外，淀粉也容易碳(tan)化。所以每(mei)次(ci)生產(chan)的時候都要把機器洗(xi)干凈(jing)。

專(zhuan)家同時建議(yi)，直(zhi)接用(yong)PBAT純樹脂(zhi)吹(chui)膜不(bu)夠(gou)穩定，最好用(yong)改(gai)(gai)良后的PBAT吹(chui)膜料(liao)，因為(wei)PBAT太軟，加了PLA和填(tian)充料(liao)復合改(gai)(gai)性。
