環保降解袋的性能|淀粉基塑料降解性能的評價
作者：久信達 閱讀量：次 發表時間：2021-06-07 10:01
環保,降解(jie),袋,的,性能(neng),淀(dian)粉(fen),基,塑料,評價,全,
全淀粉降解塑料
國家塑料制品質量監督檢驗中心，依據GB/T 19077（IDT ISO 14855）在受控堆肥化條件下測試了玉米淀粉塑料袋、玉米淀粉塑料片材、玉米淀粉薄膜，其最終生物分解率在95%以上。

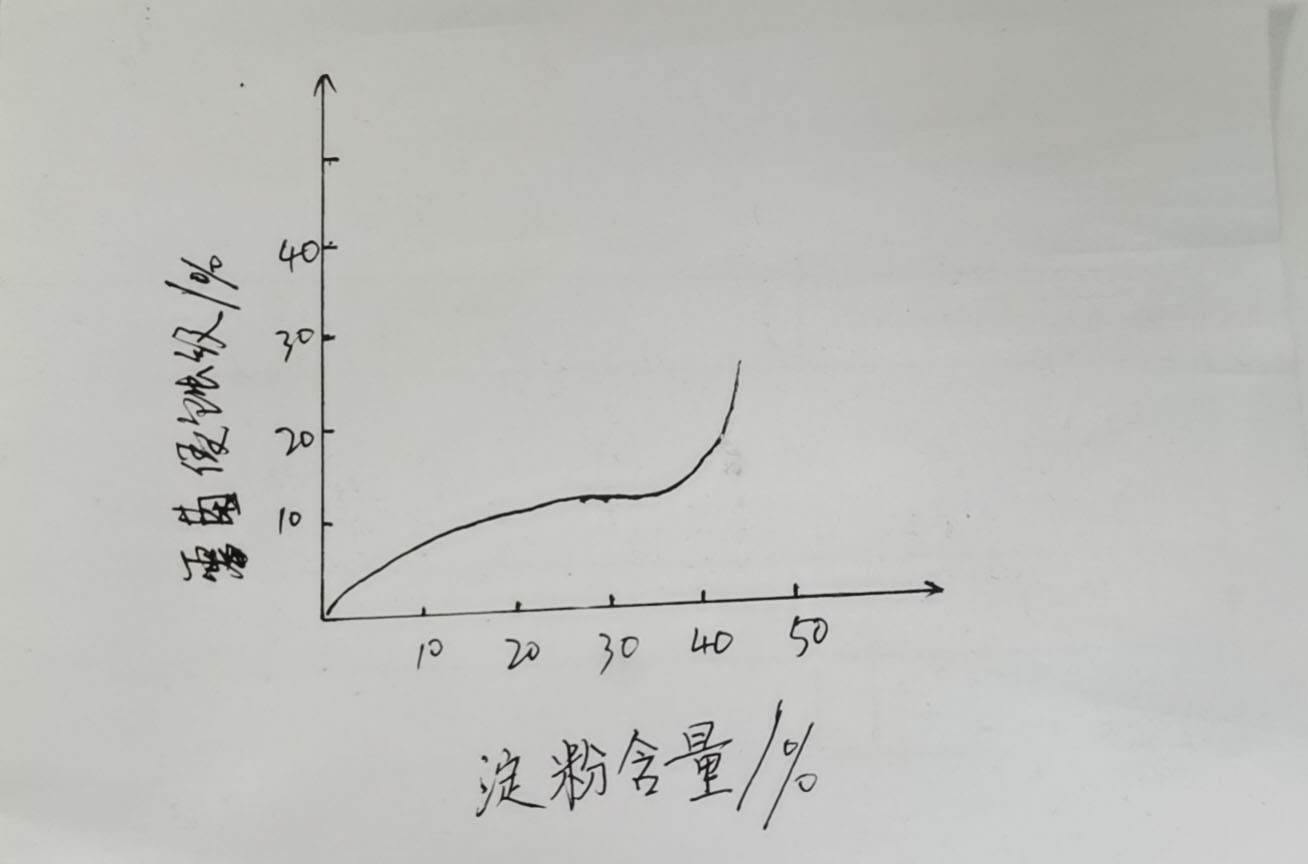

淀(dian)粉(fen)含量(liang)和霉菌侵蝕(shi)級關系圖
淀粉吹膜成降解塑料袋
國家塑料制品質量監督檢驗中心，依據GB/T 19077（IDT ISO 14855）的霉菌侵蝕試驗，對不同淀粉含量的各種環保降解袋，進行潛在降解性能測定實驗，實驗結果如下：
試驗進過28天后，含50%土豆淀粉PE塑料袋、50%玉米淀粉PE塑料袋的質量損失已超過35%，其中50%土豆淀粉PE塑料袋基本被分解成為小碎片。然而，含15%~25%玉米淀粉的PE塑料袋在28天后，其平均值最高達到11.5%，但不含淀粉的PE塑料袋在28天后，基本上不出霉（完好無損）。從以上試驗可以得出結論：淀粉的加入，肯定有利于霉菌的生長，當淀粉的含量超過50%時。環保降解袋的霉菌侵蝕效果肯定好，但淀粉含量在15%~30%時，淀粉含量的增加對降解塑料損失的影響不是很大。原因可能是塑料在降解實驗中被微生物攻擊點并沒有隨淀粉含量的迅速增加而大量增加，從而使質量損失也沒有隨淀粉含量迅速增加而大量增加。
以上實驗可見，淀粉填充傳統塑料袋（PE塑料袋）雖然不能生物分解，但具有部分的降解性能，容易受霉菌侵蝕。因此，在開發環保降解塑料袋產品應注意其所需要的降解性能要求以及防霉的要求。
